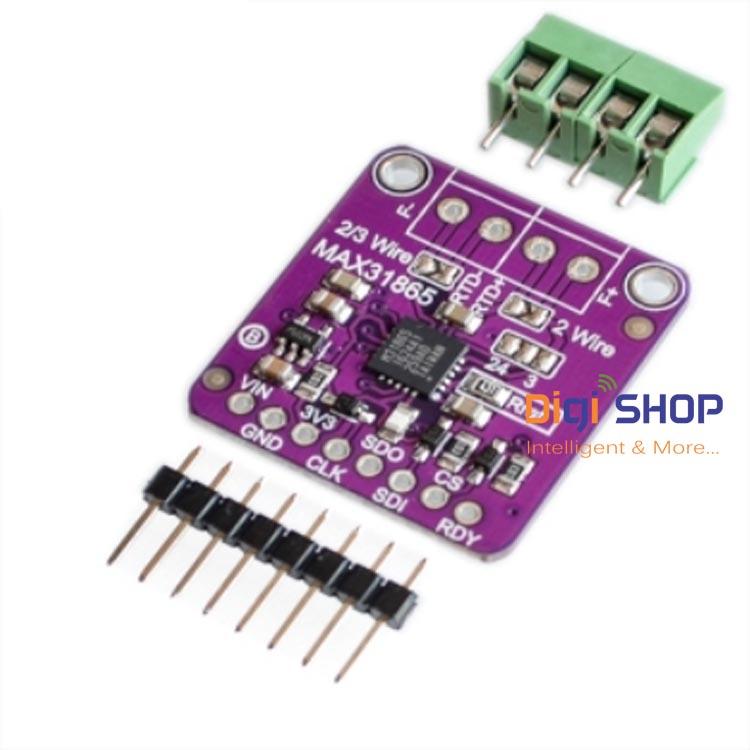

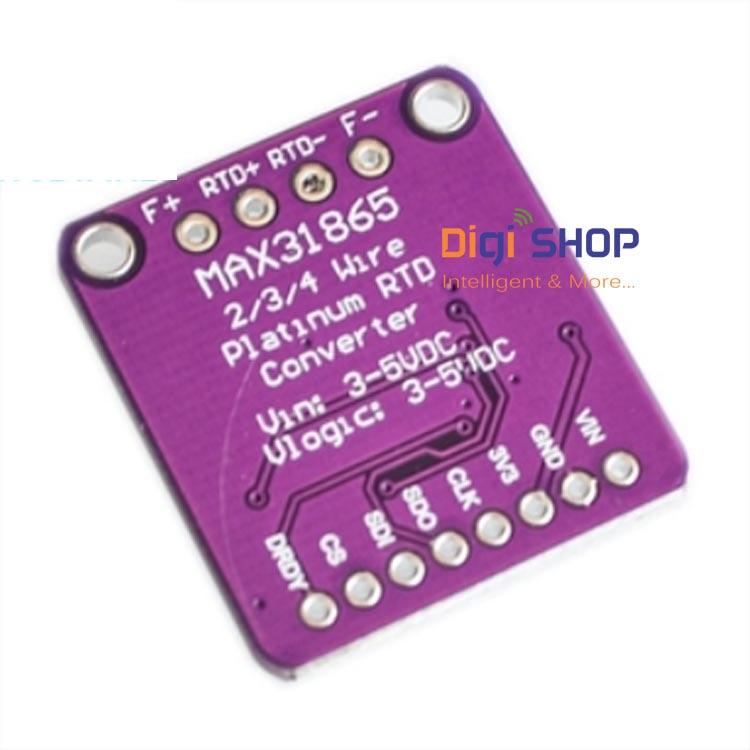

MAX31865 là module chuyển đổi tín hiệu điện trở nhiệt RTD (Resistance Temperature Detector) sang tín hiệu số, được thiết kế chuyên dụng cho các cảm biến nhiệt độ bạch kim PT100 và PT1000. Module sử dụng IC MAX31865 của hãng Analog Devices, giúp đo nhiệt độ với độ chính xác cao, khả năng chống nhiễu tốt và giao tiếp dễ dàng với các vi điều khiển như Arduino, ESP32, STM32, Raspberry Pi và PLC công nghiệp.
MÔ TẢ SẢN PHẨM
Module MAX31865 thực hiện việc đo điện trở của cảm biến RTD và chuyển đổi trực tiếp sang dữ liệu số thông qua giao tiếp SPI. Thiết bị hỗ trợ cảm biến PT100 và PT1000 theo cấu hình 2 dây, 3 dây hoặc 4 dây, giúp giảm sai số do điện trở dây dẫn và nâng cao độ chính xác trong các ứng dụng công nghiệp.
Ngoài chức năng đo nhiệt độ, module còn tích hợp các cơ chế phát hiện lỗi như đứt dây cảm biến, ngắn mạch hoặc quá áp đầu vào, giúp tăng độ tin cậy cho hệ thống đo lường và điều khiển.
THÔNG SỐ KỸ THUẬT
Thông số
Giá trị
IC chính
MAX31865
Cảm biến hỗ trợ
PT100, PT1000
Kiểu đấu nối
2 dây, 3 dây, 4 dây
Giao tiếp
SPI
Điện áp hoạt động
3.3V – 5VDC
Độ phân giải ADC
15 bit
Độ phân giải nhiệt độ danh định
0,03125°C
Độ chính xác tối đa
±0,5°C
Thời gian chuyển đổi
≤21 ms
Bảo vệ đầu vào
±45V đến ±50V
Chức năng chẩn đoán lỗi
Đứt dây, ngắn mạch, quá áp
Nhiệt độ làm việc
-40°C đến +125°C (tùy module)
Các thông số trên được công bố bởi nhà sản xuất IC MAX31865.
ƯU ĐIỂM NỔI BẬT
- Độ chính xác cao, phù hợp cho các hệ thống đo nhiệt độ công nghiệp.
- Hỗ trợ nhiều loại cảm biến RTD phổ biến.
- Chống nhiễu tốt nhờ bộ chuyển đổi Delta-Sigma ADC tích hợp.
- Tích hợp phát hiện lỗi cảm biến và đường dây.
- Giao tiếp SPI tốc độ cao, dễ dàng kết nối với vi điều khiển và PLC.
- Kích thước nhỏ gọn, dễ tích hợp vào các thiết bị OEM.
Ứng dụng
Module MAX31865 được sử dụng rộng rãi trong:
- Hệ thống giám sát nhiệt độ công nghiệp.
- Tủ điều khiển tự động hóa và PLC.
- Lò nung, lò sấy, hệ thống gia nhiệt.
- Ngành thực phẩm và đồ uống.
- Thiết bị y tế và phòng thí nghiệm.
- Hệ thống HVAC và điều hòa không khí.
- Giám sát nhiệt độ động cơ, máy biến áp và thiết bị điện.
MAX31865 là giải pháp lý tưởng cho các ứng dụng đo nhiệt độ sử dụng cảm biến PT100/PT1000 yêu cầu độ chính xác cao và độ tin cậy lớn. Với khả năng hỗ trợ nhiều kiểu đấu dây, tích hợp bảo vệ và phát hiện lỗi, module giúp đơn giản hóa thiết kế hệ thống đo lường đồng thời nâng cao hiệu quả vận hành trong môi trường công nghiệp.
