MÔ TẢ

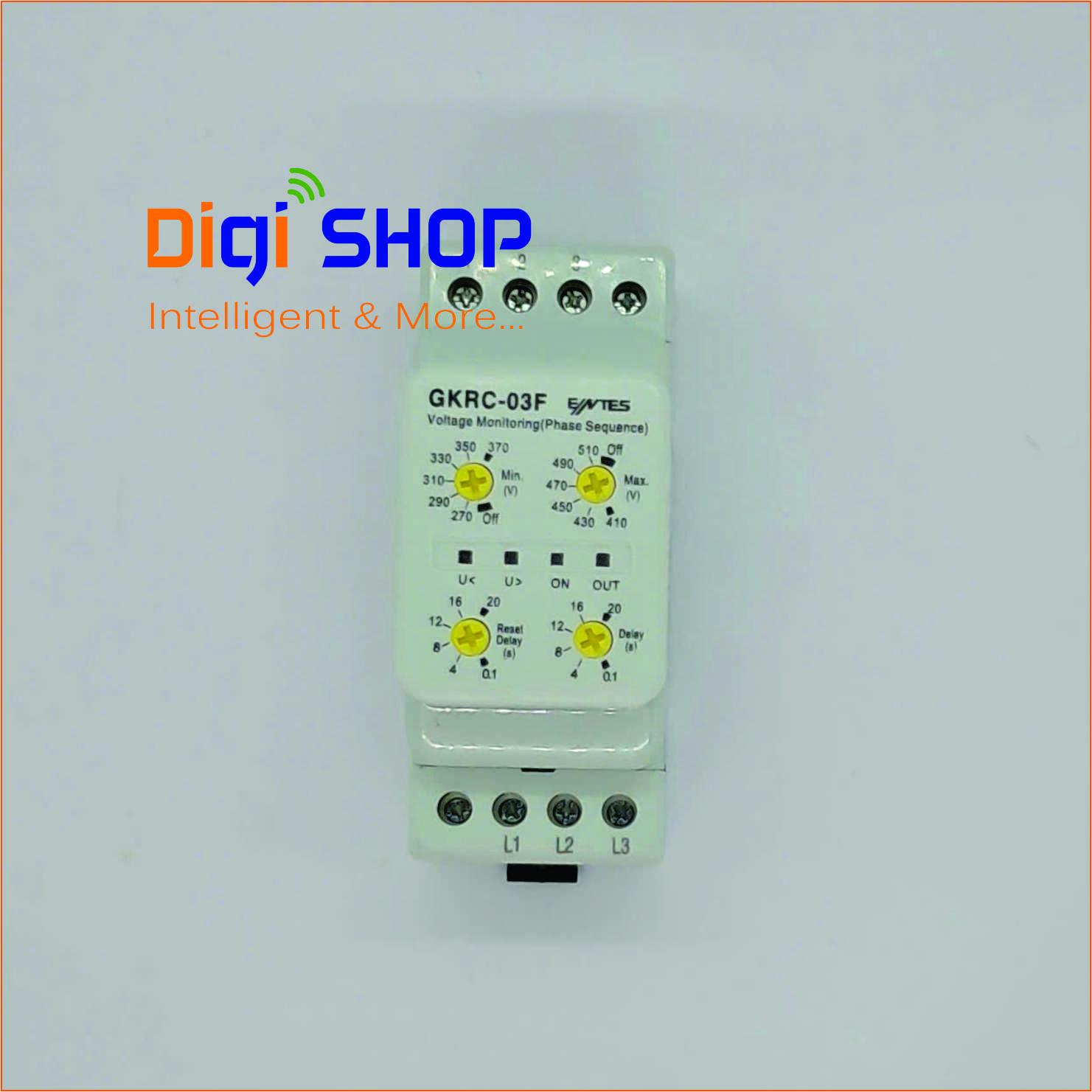

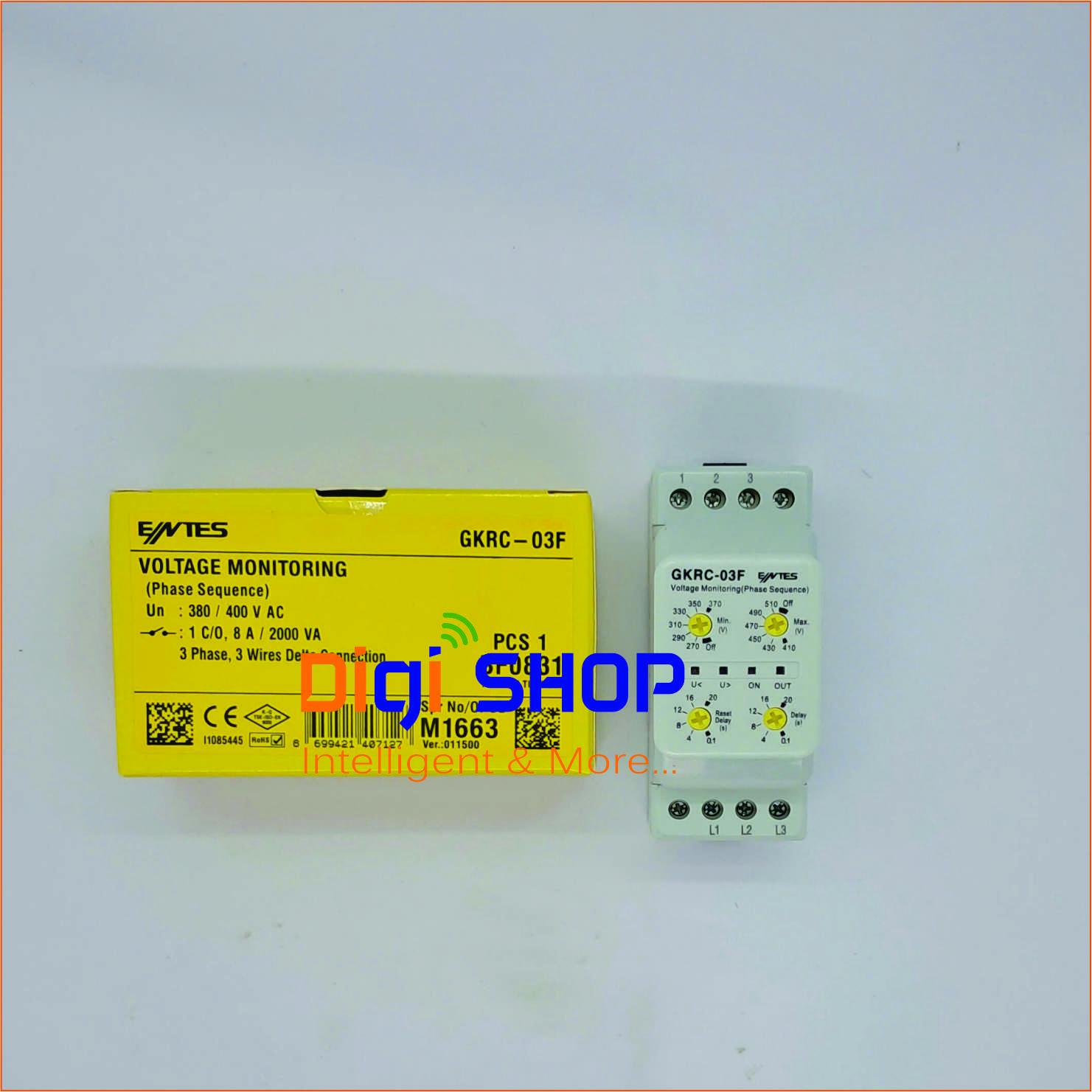

Relay Bảo vệ thấp áp, quá áp, thứ tự pha GKRC-03F của hãng ENTES là thiết bị bảo vệ và giám sát điện áp 3 pha, được thiết kế để bảo vệ các hệ thống điện khỏi các sự cố liên quan đến điện áp và thứ tự pha.
Do có nhiều chức năng bảo vệ kết hợp (đa năng), relay này thường được gọi là Relay giám sát điện áp, relay bảo vệ điện áp và giám sát pha
Chức năng chính bao gồm:
Bảo vệ quá áp (over-voltage) (nếu điện áp vượt mức đặt trước)
Bảo vệ sụt áp (under-voltage) (nếu điện áp giảm quá mức cho phép)
Bảo vệ mất pha / pha bị cô lập (phase failure / phase loss)
Bảo vệ thứ tự pha sai (phase sequence / wrong phase order)
Có khả năng điều chỉnh trễ bật (ON-delay) và trễ tắt (OFF-delay) để tránh tác động đột ngột khi điện áp biến đổi nhanh

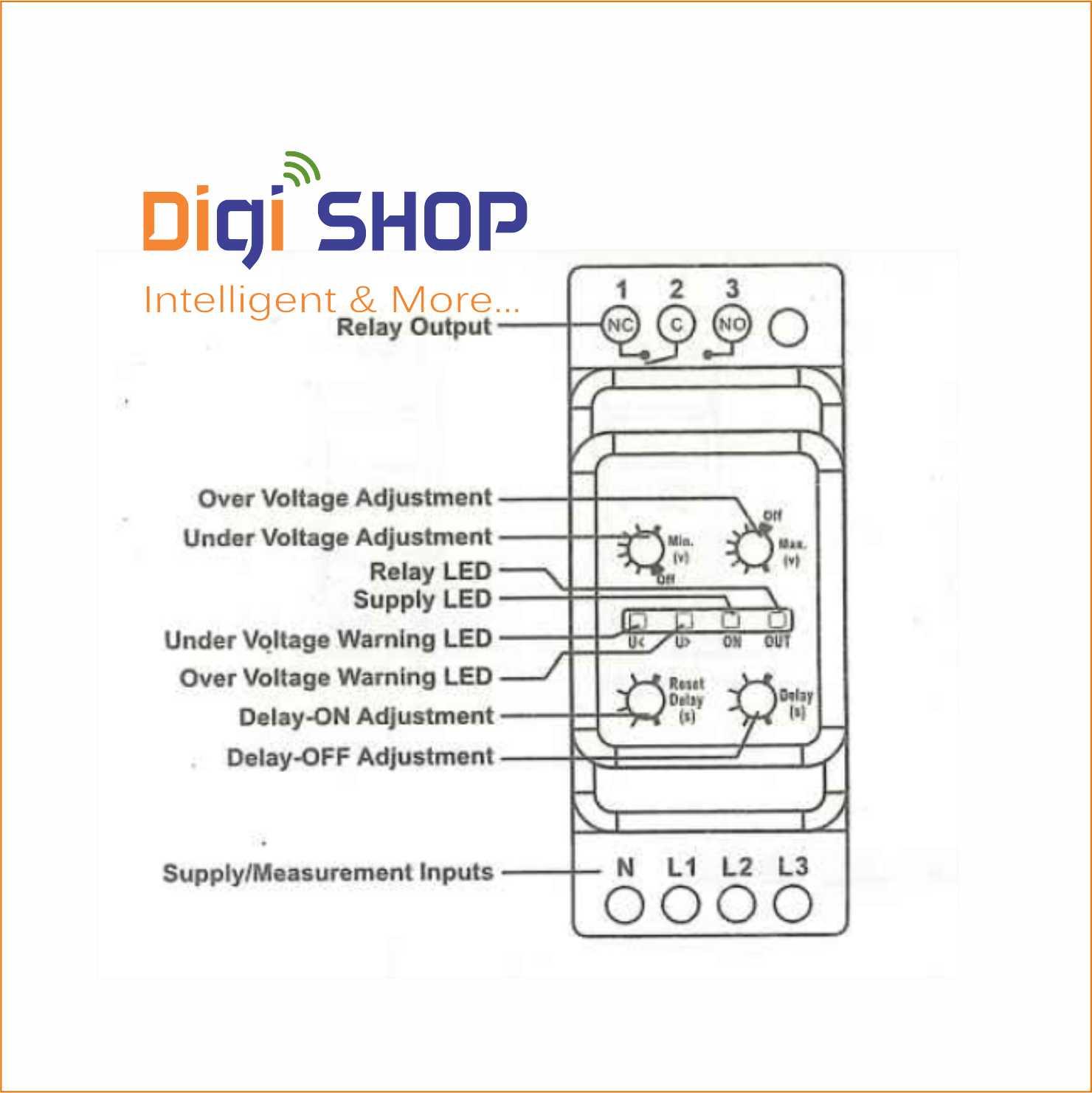

Hiển thị trạng thái bằng LED & điều chỉnh thông số bằng các biến trở (trimpots) nhỏ
THÔNG SỐ KỸ THUẬT
Model: GKRC-03F

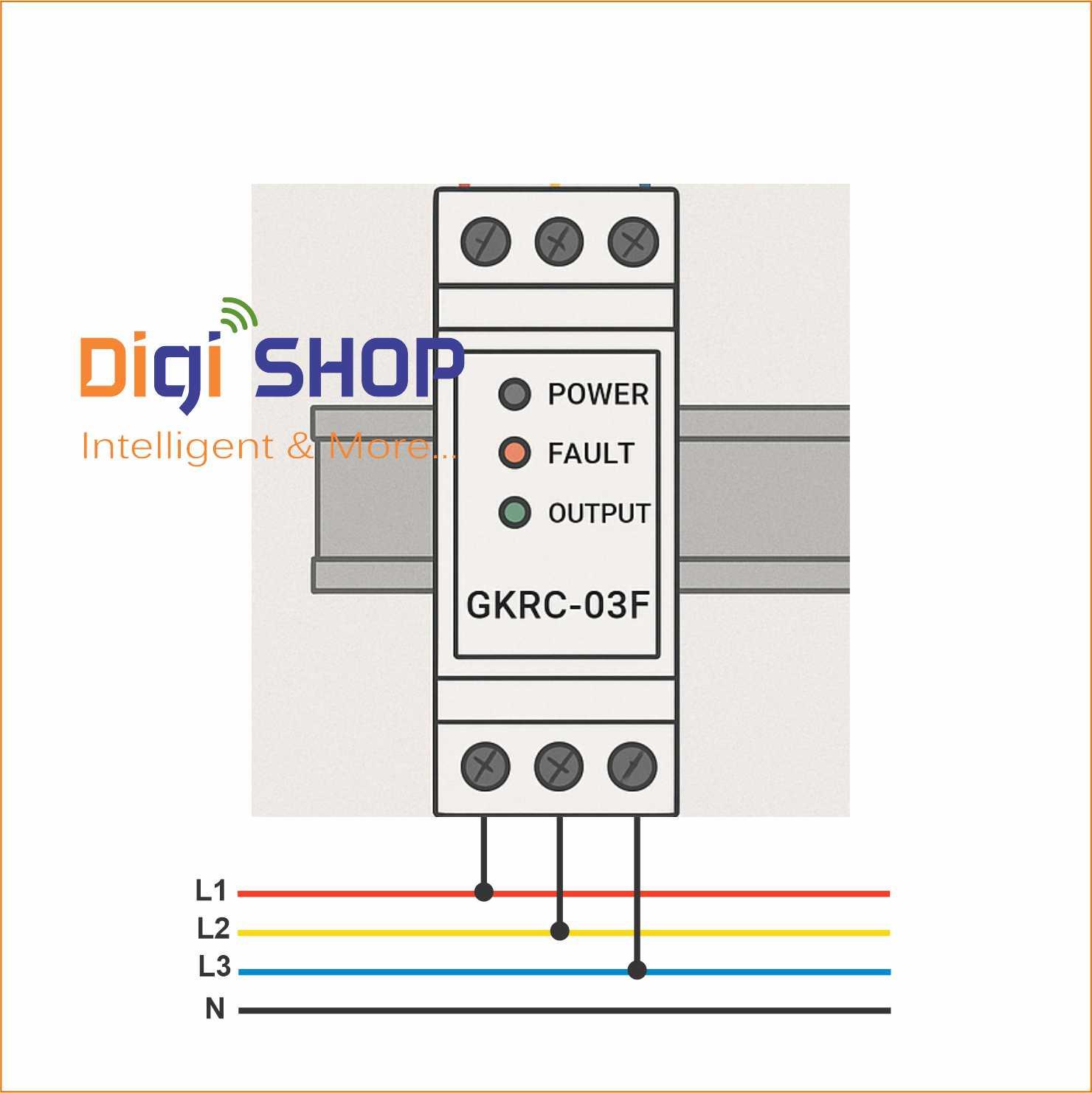

Kiểu: Cài DIN (DIN35)
Phạm vi điện áp hoạt động: đến 510V AC, 3 pha
Tần số 50Hz – 60Hz
Đầu ra: Tiếp điểm, chịu tải 8A
Trễ bật, tắt: có thể điều chỉnh (ON delay / OFF delay)
Chỉ báo trạng thái: LED hiển thị trạng thái làm việc / cảnh báo
Kiều điều chỉnh, cài đặt: Bằng các biến trở
Nhiệt độ làm việc: -30oC đến 75oC
ỨNG DỤNG
Relay GKRC-03F được dùng rộng rãi trong các hệ thống điện 3 pha để bảo vệ thiết bị như:
Máy cắt nhôm
Động cơ điện 3 pha: tránh chạy ngược nếu thứ tự pha sai, tránh hư hỏng nếu điện áp vượt/sụt nghiêm trọng.
Máy nén, máy bơm, hệ thống HVAC / điều hòa công nghiệp
Tủ điều khiển điện và tủ điện công nghiệp
Hệ thống máy móc sản xuất có yêu cầu ổn định điện áp
Hệ thống năng lượng, biến tần, hệ thống phân phối điện trong nhà máy.
